Como Fazer - Cadastro da Engenharia
Quais os cadastros relevantes para a Engenharia?
Antes de iniciar o cadastro da engenharia, deve-se garantir que 4 cadastros já estão na base de dados. São eles:
- Tipos PCP
- Organograma
- Recursos/Operações
- Insumos (matérias primas e produtos acabados)
Tipos PCP
Deve-se acessar o menu Tipos PCP, no caminho "Manufatura > Engenharia > Cadastros > Tipos PCP".
Para a engenharia são necessários 3 tipos basicamente:
Item: Que será utilizado para listar os insumos na engenharia, ou seja, as matérias primas.
Processo: Que será utilizado no cadastro de operações do módulo (o que fazer) e nas engenharias também.
Recurso: Este é o cadastro de máquinas e matrizes, e é facultativo, pois existem casos em que o cliente não deseja controlar a carga de máquinas. No caso utilização do módulo de Carga Máquina será exigido o cadastro do mesmo.
Organograma
Deve-se acessar o menu Organograma, no caminho "Manufatura > Engenharia > Cadastros > Organograma".
É o cadastro das áreas/setores em que se deseja controlar produção e gastos com a mesma.
Este cadastro deve-se informar um código para a área e uma descrição, no campo “tipo de conta” o sistema sugere "Gerencial" (permanece) e no campo "C.Gerencial" ao pressionar Zoom(F5) faz-se a pesquisa da conta gerencial respectiva a área produtiva.
No cadastro do Organograma também poderão ser cadastradas as dependências entre áreas. Através do botão dependências, pode-se informar a que área a mesma ficará dependente, assim ao realizar a leitura da ordem de produção, não será possível o inicio da leitura da área em questão sem finalizar a leitura da área a qual é dependente. Validação das dependências entre as áreas somente ira ocorrer caso a configuração 'PC - MP - 252 - Bloquear leitura de movimentos de produção fora de ordem' estiver marcada.
Obs.: As Contas Gerenciais são cadastradas e definidas pelo setor contábil e/ou administrativo da empresa.
Recursos/Operações
Deve-se acessar o menu Recursos/Operações, no caminho "Manufatura > Engenharia > Cadastros > Recursos/Operações".
Nesta tela são cadastrados os processos de produção e quando necessário os recursos (máquinas).
Neste cadastro de operações produtivas (o que fazer), onde são obrigatórios o preenchimento de alguns campos como: “Tipo PCP”, que define se o cadastro é de processo ou recurso, “Processos”, que pode ser um código definido pelo cliente (em alguns casos os cliente utilizam o nome do processo no código e na descrição repetidamente), “Descrição”, que é o nome do processo, “Tipo”, que no caso de uso na engenharia deverá ser sempre analítico e “Unid. Medida”, que para processos (para controle de custos) sempre deverá ser em HORAS.
Obs.: No caso do cadastro de recursos é comum a utilização do cadastro de recursos sintéticos, para identificar um grupo de maquinários e que neste caso será utilizado nas engenharias.
Insumos e Intermediários(Insumos com Engenharia Própria)
É o cadastro de materiais e produtos dos clientes, que geralmente não é de responsabilidade do setor de engenharia, mas é fundamental para o cadastro da engenharia.
Como cadastrar uma Engenharia?
Deve-se acessar o menu Cadastros Engenharia, no caminho "Manufatura > Engenharia > Cadastros > Cadastros Engenharia".
Ao selecionar no menu, será aberta tela da Pesquisa Dinâmica, nela deve selecionar o material que deseja alterar a engenharia, ou selecionar o botão Criar para nova engenharia.
Após será direcionado a tela de Cadastro de Engenharia.

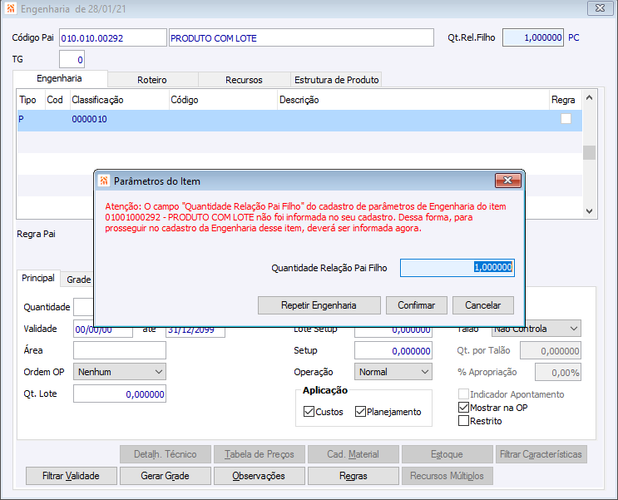

Ao entrar na tela de cadastro da engenharia pelo botão Criar, será necessário informar o código do material que se deseja criar a estrutura de fabricação, o que chamamos no sistema de código pai.

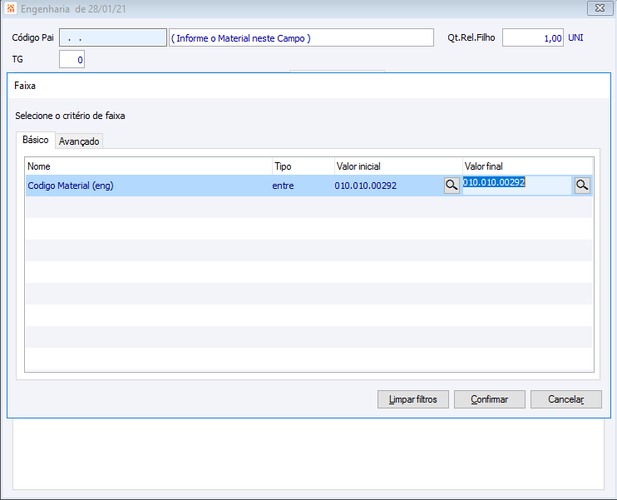

Posicionado no campo de código, utilize o comando Ctrl+R antes de pressionar Zoom(F5) para pesquisar o material. Abrirá a tela de consulta de materiais/produtos, onde será selecionado o código do material que será criado a estrutura.

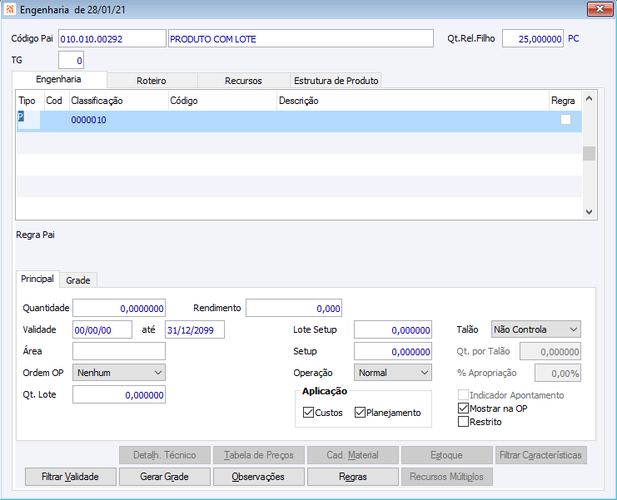

Ao encontrar o produto desejado tecle Enter para inseri-lo na tela de cadastro da engenharia, conforme mostra a tela abaixo:
Sugere-se utilizar a tecla TAB para seguir a sequência de cadastro ideal. Então desta forma ao teclar duas vezes o TAB, ira descer para o cadastro do processo. Pode-se usar o recurso de Zoom(F5) no campo Qt.Rel.Filho, nesta tela é cadastrada a quantidade de relação entre Pai e Filho, ou seja, para o cadastro da engenharia que estou iniciando, a quantidade de insumos filhos que estou mensurando é em relação a qual quantidade de código Pai.
Por exemplo:
Caso eu tenha cadastrado que a relação entre Pai e Filho seja igual a 25, então eu tenho que colocar no cadastro desta engenharia quantos quilos do produto insumo eu necessito para 25 sacos do produto pai, por padrão vem informada a quantidade 1 como sugestão.
Conforme mostra tela acima, necessariamente toda a engenharia deve começar com um PROCESSO (operação).
A coluna “classificação” é incrementada na engenharia por duas configurações do módulo. A configuração 'PE - GE - 250 - Máscara da classificação na engenharia' que é a máscara da classificação, como exemplo: 0000010 = a máscara neste caso é XXXXXXX, e a configuração 'PE - GE - 411 - Intervalo de incremento automático no campo classificação' que é o incremento sequencial, como exemplo que eu queira que a cada registro na engenharia “pule” de 10 em 10, desta forma a configuração deve estar igual a 10.
- Importante: ao cadastrar novos registros na engenharia já utilizada em ordens de produção, recomenda-se usar números entre os intervalos, este seria o objetivo da configuração 411, deixando um espaço para novos registros caso necessário.
Voltando à engenharia:

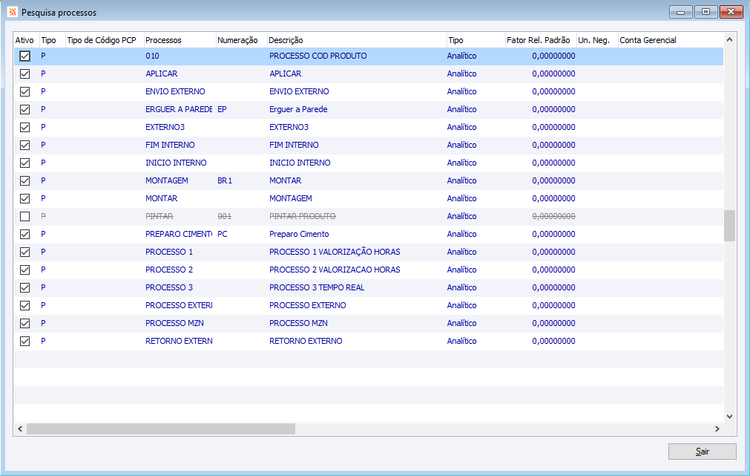

No campo "Código" pressione Zoom(F5) para selecionar o primeiro processo a ser executado neste nível da engenharia. Abrirá a tela de pesquisa de processos que já foram previamente cadastrados.
Conforme tela abaixo:
Selecione o processo desejado e tecle "enter" para confirmar a inserção na tela da engenharia.

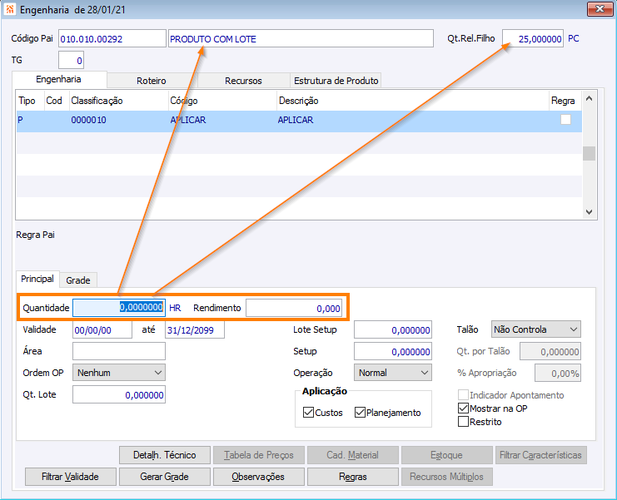

Veja tela abaixo:
Após inserido o processo o cursor se posicionará no campo “quantidade” do processo. Neste campo deve ser informada (quando necessário) a quantidade de horas necessárias para se produzir a “Qt.Rel.Filho”, que no nosso exemplo é igual a 25. Então a lógica seria a seguinte: "Quantas HORAS são necessárias para produzir 25 pcs do Código Pai?".
Pode ser utilizado também o campo ao lado chamado de “Rendimento”. E a lógica seria a seguinte: "Quantas peças eu produzo em 1 HORA?".
Para cada processo inserido na engenharia é necessário informar a ÁREA em que se executa este processo. Que também já foi previamente cadastrado no programa ORGANOGRAMA (descrito anteriormente neste manual).
Repita o mesmo processo de pesquisa e inserção utilizada no cadastro do processo. Após a conclusão de inserção da área do processo, desça uma linha com a “seta para baixo” do teclado. O sistema gravará as informações e abrirá uma nova linha em branco para a inclusão de novos registros.
Neste caso deve ser avaliada no cadastro desta engenharia a seguinte situação: para o processo inserido no início desta engenharia existem materiais que são consumidos nesta operação? Se sim, então o próximo item a ser inserido na engenharia dever ser do tipo PCP igual a “I” de Item. O que o próprio sistema irá sugerir conforme a configuração 'PE - GE - 425 - Tipo PCP sugestão para engenharia'.

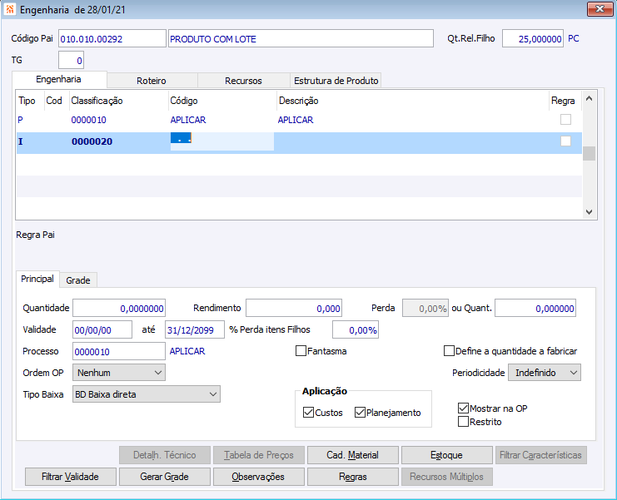

Veja a tela abaixo:
Pressione F5 para consultar o material a ser inserido na engenharia da mesma forma que foram selecionados o processo e a área.
Após selecionado o material a ser consumido, informe a quantidade de consumo em relação a Qt.REL.Filho informado no código pai.

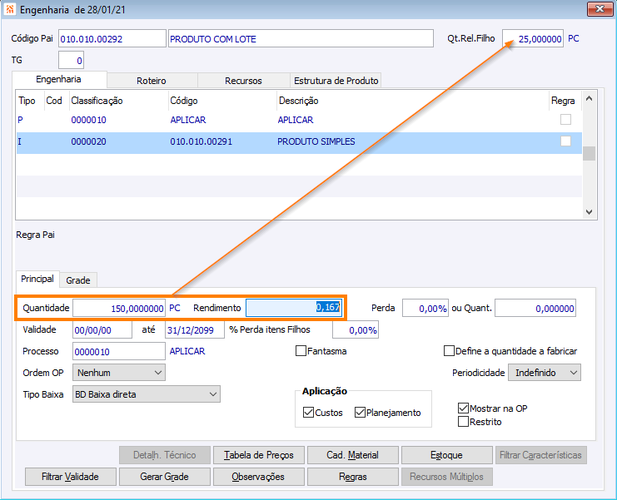

Veja exemplo abaixo:
Nesta tela foi informado que para produzir peças do produto pai é necessário de 150 peças do insumo.
Caso o processo não possua nenhum material a ser consumido, troca-se o tipo PCP para “P” e insere-se o próximo processo a ser executado. Ou ainda, após a inserção dos insumos no processo, desça uma linha, troque o tipo PCP para “P” e informe o próximo processo.
Importante: Ao finalizar o cadastro da engenharia, seja sempre parametrizado a aba parâmetros de planejamento do produto(Guia Planejamento), para que seja sempre gerada as quantidades das ordens de produção.

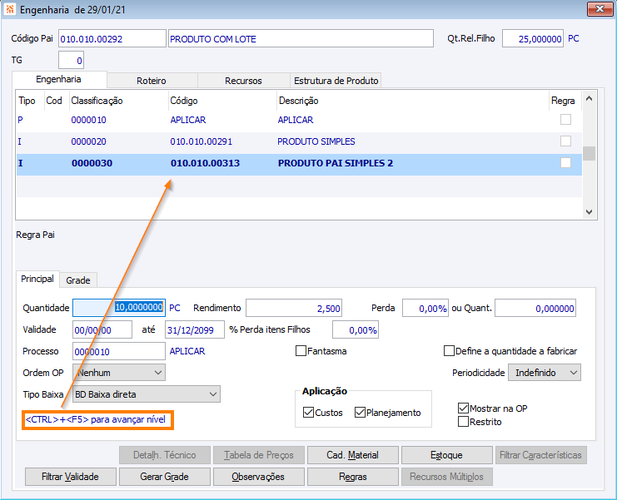

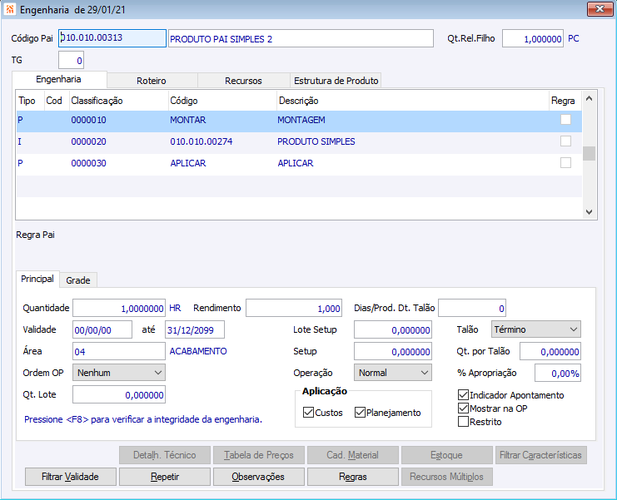

Observe que alguns “itens” na engenharia apresentam um aspecto negrito, significa que este material possui uma estrutura própria de engenharia e é chamado de intermediário. Esta estrutura pode ser acessada pelo comando “Crtl+F5” ou por clique duplo na classificação, desde que esteja posicionado no mesmo.
Veja exemplo abaixo:
Repare que ao executar o comando Ctrl+F5 ou por clique duplo na classificação, abriu a engenharia do material em que se estava posicionado.
Para voltar à tela anterior, tecle "ESC" apenas.
Como Copiar/Repetir/Substituir/Pesquisar Engenharias?
Copiar Engenharia
Para utilizar este recurso do sistema é necessário que o material que irá receber a cópia da engenharia NÃO tenha nenhum registro em sua engenharia.
Existem no CIGAM duas maneiras de copiar a engenharia.

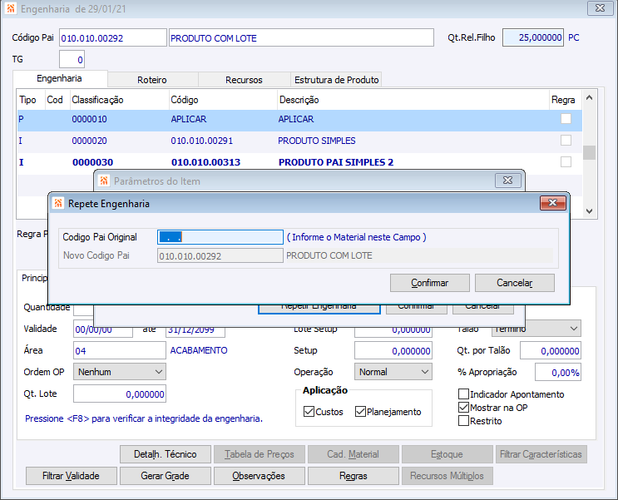

1°:Através do campo "Qt.Rel.Filho" no canto superior direito da tela de cadastro da engenharia. Dê um clique dentro deste campo e pressione F5, abrirá a seguinte tela:
Clique no botão "Repetir Engenharia" e selecione a engenharia que servirá de modelo para a cópia.
Selecione o material Zoom(F5) que possui engenharia e confirme para iniciar a rotina de cópia.
2°:Através do programa Repetir Engenharia, localizado no caminho: "Manufatura > Engenharia > Rotinas > Operacionais > Repete Engenharia".
Abrirá a mesma tela apresentada anteriormente, porém deve-se informar o material que receberá a cópia.
Substituir Registros na Engenharia

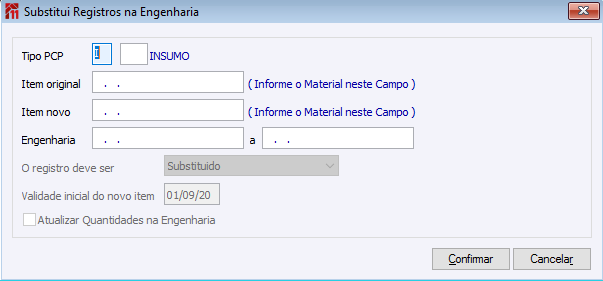

Através do programa Substituir Registro na Engenharia, localizado no caminho: "Manufatura > Engenharia > Rotinas > Operacionais > Substituir Registro na Engenharia".
Confirme e utilize os filtros da tela que abrirá em seguida:
No campo “item Original” informe o código do material que será substituído na engenharia.
No campo “item Novo” informe o código do material que substituirá o antigo (item acima).
Os campos de “engenharia” servem para selecionar uma faixa de códigos de materiais que deverão sofrer as alterações. Caso a substituição deva ocorrer em TODAS as engenharias, deixe em branco. Confirme para iniciar a rotina.
Pesquisas Utilizadas na Engenharia

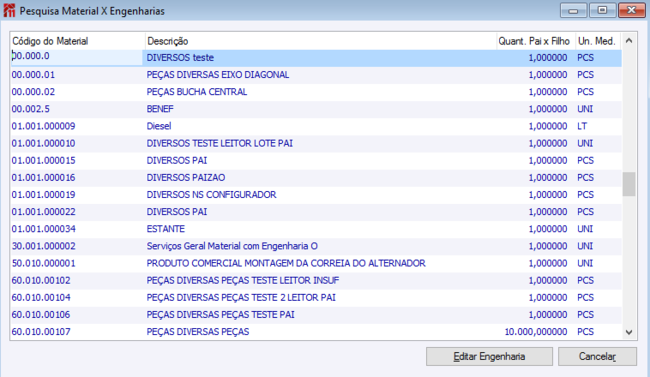

Através do programa Material X Engenharia, localizado no caminho: "Manufatura > Engenharia > Pesquisas > Cadastros > Material X Engenharia".
Esta tela carrega todos os materiais cadastrados no sistema que possuam engenharia.
Obs.: Pode-se abrir e alterar as engenharias pela mesma tela acima. Posicionado no código desejado clique no botão . Abrirá a tela de cadastro da engenharia do mesmo.
Como visualizar as informações Cadastradas na Engenharia?
Explosão da Engenharia
Através do programa Explosão da Engenharia, localizado no caminho: "Manufatura > Engenharia > Relatórios > Operacionais > Explosão da Engenharia".
Utilize os filtros da tela abaixo para gerar o relatório com as informações desejadas:
Nesta tela é indispensável informar o código do material que se deseja “explodir” a engenharia.
Os demais campos serão utilizados por definição dos usuários. Abaixo veja o detalhamento dos demais campos:
Validade: o sistema sempre sugere a data atual, caso seja utilizado insumos na engenharia com validades, pode-se inserir a data em que se deseja avaliar a engenharia.
Quantidade: o sistema sugere o valor que está informado no campo Qt. Rel. Filho. da engenharia, mas caso tenha a necessidade de avaliar a necessidade de materiais para atender um pedido (por exemplo) pode-se utilizar este campo.
Tipo de preço: serve para selecionar o tipo de preço que deseja gerar no relatório, desde que o modelo esteja preparado para o mesmo.
Listar nível: Caso a engenharia tenha vários intermediários, mas não queira que saia no relatório, selecione a opção de 1 à 1. Senão deixe de 1 à 999 para listar todos os níveis da engenharia.
Calcular valor dos intermediários: sugere-se sempre deixar marcado.
As caixas de seleção de “Listar” abaixo na tela servem para habilitar as informações que se deseja gerar no relatório, assim como, Processos, Recursos, Intermediários e Insumos, conforme a necessidade e o modelo de engenharia do cliente.
Materiais com engenharia
Através do programa Materiais com Engenharia, localizado no caminho: "Manufatura > Engenharia > Relatórios > Operacionais > Materiais com Engenharia".
Este relatório é utilizado para gerar a lista de materiais COM e SEM estrutura de engenharia.
Implosão da engenharia
Através do programa Implosão da Engenharia, localizado no caminho: "Manufatura > Engenharia > Relatórios > Operacionais > Implosão da Engenharia".
O relatório de Implosão da Engenharia exibe os Insumos dos níveis acima da engenharia, de um determinado material.
Informa-se o tipo PCP que pode ser tipo “I” ou tipo “P”, insumo (material) e processo respectivamente.
Informado um material “XX”, e o campo ‘Implodir até o nível’ informado com “5”, o relatório busca de todas as engenharias cadastradas, os Insumos de 5 níveis acima do material XX.
Se os campos de ‘Grupo’ e ‘Subgrupo’ estiverem informados com um determinado grupo e subgrupo respectivamente, são exibidos apenas os materiais pertencentes ao grupo e subgrupo informado.
A Quantidade de níveis exibido pelo relatório, é determinada pelo usuário.
