Guia Pivot Grid
Voltar
BI > BI Desenvolvedor > Dashboard > Guia Pivot Grid
Apresenta configurações específicas para o PivotGrid.
Aparência

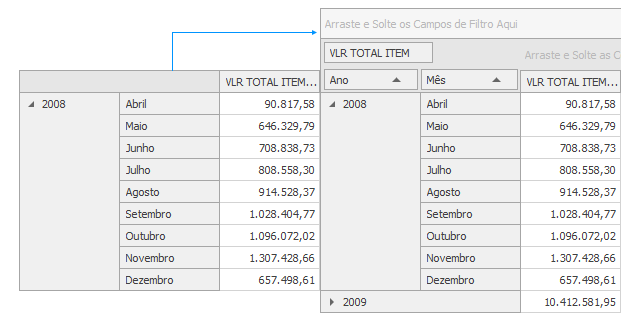

- Mostrar Cabeçalho: Mostra os títulos das colunas e as áreas disponíveis onde as colunas podem ser arrastadas.
- Design Compacto: Junta todas as colunas em uma única coluna, além de colocar o total na própria linha.
- Destacar Totais: Utiliza uma cor especial para colorir o fundo das células de totais, diferenciando-as das outras células.

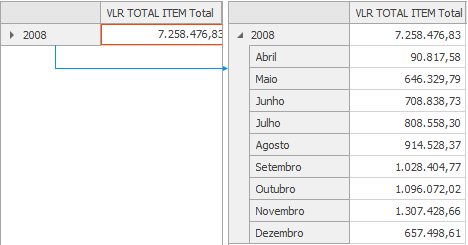

- Auto Expandir Dimensões: Define se ao abrir o dashboard, as dimensões serão expandidas.

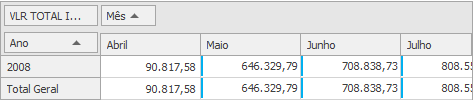

- Cor Separador: Insere um separador entre as colunas, utilizando como base a primeira dimensão posicionada na área de colunas.

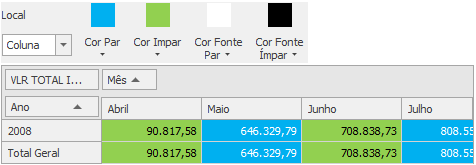

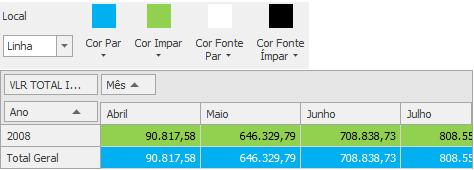

Local
- Nenhum: Indica que as cores par e ímpar não serão aplicadas nas linhas e colunas;
- Linha: Indica que as cores par e ímpar serão aplicadas nas linhas;
- Coluna: Indica que as cores par e ímpar serão aplicadas nas colunas, utilizando a primeira dimensão posicionada na área de colunas como base para definir as colunas pares e ímpares.

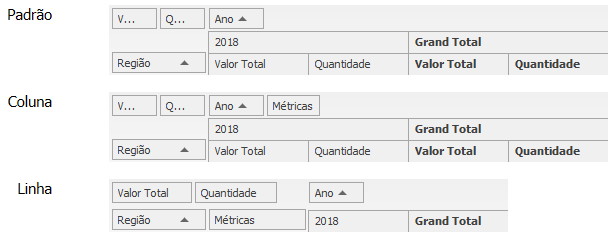

- Área Métricas: Permite Selecionar a área onde as métricas serão mostradas.
Aparência (Linha)
- Mostrar Totais Linha: O PivotGrid inicia com esta opção marcada e ela indica que as linhas de totais serão mostradas.
- Mostrar Total Geral Linha: O PivotGrid inicia com esta opção marcada e ela indica que a linha de total geral será mostrada.
Aparência (Coluna)
- Mostrar Totais Coluna: O PivotGrid inicia com esta opção marcada e ela indica que as colunas de totais serão mostradas.
- Mostrar Total Geral Coluna: O PivotGrid inicia com esta opção marcada e ela indica que a coluna de total geral será mostrada.
Configurador
- Top: Aplica função Top nos registros do Pivot Grid.
Métricas Especiais
- Máscara: Permite alterar a máscara das métricas que são criadas apartir de outra, como por exemplo o 'Acumulado Coluna'.
Gráfico
- Mostrar: Mostra o gráfico que apresenta as informações do Pivot Grid.
- Configurações: Define como o gráfico será apresentado e quais as informações do Pivot Grid serão mostradas.
Saiba mais em:BI - Como Fazer - PivotGrid (Tabela dinâmica) Parte 1
Propriedades
[editar]Apresenta propriedades auxiliares para o PivotGrid.

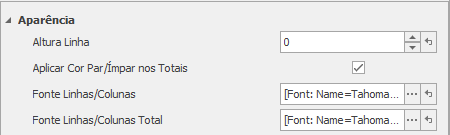

Aparência
- Altura da linha: Define a altura da linha, o valor zero representa que a altura será definida de acordo com o tamanho da fonte.
- Aplicar Cor Par/Ímpar nos Totais: Define se as cores par/ímpar serão aplicadas nas linhas e colunas de totais.
- Fonte Linhas/Colunas: Define a fonte das linhas e colunas nas células onde não estiver regras de fonte aplicadas.
- Fonte Linhas/Colunas Total: Define a fonte das linhas e colunas dos totais nas células onde não estiver regras de fonte aplicadas.
Aparência (Coluna)

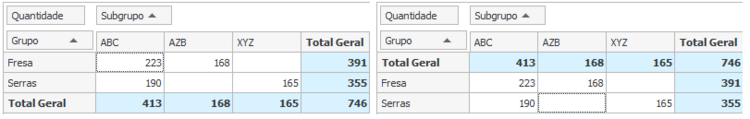

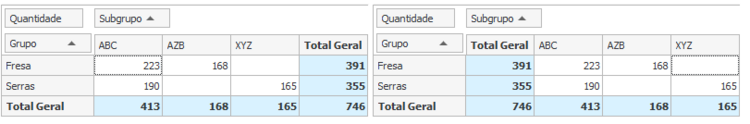

- Total Coluna Por: Indica se as colunas de total serão mostradas no início ou no final das colunas que as compõem.
Aparênca (Linha)
- Total Linha Por: Indica se as linhas de total serão mostradas no início ou no final as colunas que as compõem.

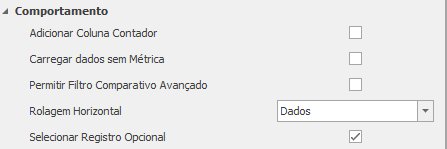

Comportamento
- Adicionar Coluna Contador: Adiciona a coluna Contador na lista de campos invisíveis.
- 'Carregar dados sem Métrica: Permite carregar os dados do PivotGrid sem a necessidade de haver uma métrica, deste modo deve ser cuidado para que não ocorra problemas de lentidão na busca pelos dados.
- Permitir Filtro Comparativo Avançado: Indica que o filtro comparativo avançado poderá ser incluída a uma métrica.
- Obs.: O item não deve possuir mais do que uma dimensão na área de dados ou de coluna.
- Rolagem Horizontal: Define o tipo de rolagem horizontal que o Pivot vai respeitar, no Controle inteiro ou apenas nos Dados.
- Selecionar Registro Opcional: Quando utilizado permite não selecionar registros, com isso os itens que recebem publicação não serão filtrados.
Conheça mais sobre as propriedades do PivotGrid em: BI - Como Fazer - Pivot Grid (Planilha Dinâmica) - Propriedades
Configurações
[editar]Apresenta configurações auxiliares para o PivotGrid.
Dimensões
Contém uma ou mais dimensões que serão adicionadas ao PivotGrid. Estas Dimensões poderão ser utilizadas para publicar o seu registro selecionado em outros Itens, clique aqui para conhecer como utilizar a Publicação Drill.
Abre a tela de cadastro de expressão.
Métricas
Contém uma ou mais métricas que serão adicionadas ao PivotGrid.
Adicionando uma métrica mais de uma vez.
Abre a tela de cadastro de expressão.

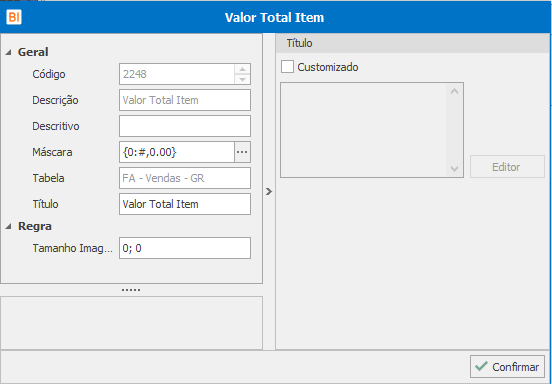

Configurações Métrica/Dimensão
Ao clicar em uma métrica ou dimensão, as configurações dela serão disponibilizadas.
Geral
- Apresentar Totalização(Dimensão): Está disponível apenas para a dimensão e indica se a linha ou coluna de total será ou não apresentada.
- Descrição: Informa a descrição original da Métrica ou Dimensão.
- Máscara: Define a máscara que será aplicada nos conteúdos da Coluna. Clique aqui para conhecer a Máscara.
- Tabela: Informa a Tabela pertencente a Métrica ou Dimensão.
- Título: Define o título da Métrica ou Dimensão.
- Título Customizado: Permite customizar seu título com os filtros que estão sendo aplicados no Item. Clique aqui para conhecer o editor.
Regra
- Tamanho Imagem: Define o tamanho da imagem da regra, se o valor definido for zero então será utilizado o tamanho original da imagem.
Regras
Abre a tela de Regras.
Clique aqui para conhecer o cadastro de Regras.

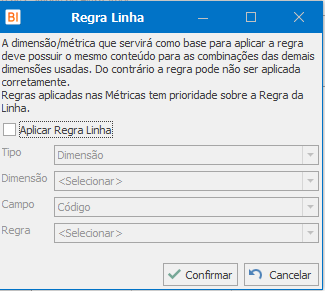

Regra Linha
Permite selecionar uma regra para ser aplicada na linha, porém a dimensão/métrica base deve conter o mesmo valor em toda linha caso contrário a regra pode não ser aplicada corretamente.
Exemplo
Lista de Campos
Abre a tela Lista de Campos.
Clique aqui para conhecer a Lista de Campos.

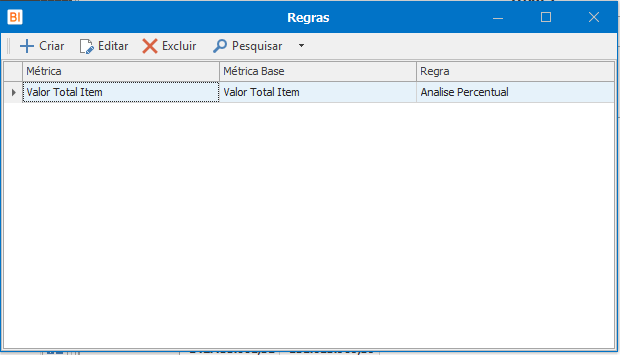

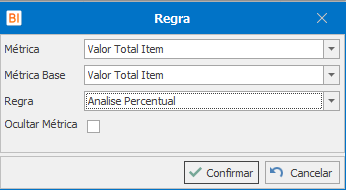

Regras
[editar]Permite ligar uma regra a uma métrica.
A regra define como deve ser o visual da célula da métrica.
Cadastro
Métrica: Contém a lista de métricas disponíveis.
- Métrica Base:Contém a lista das métricas disponíveis.
- O valor da célula da Métrica Base será utilizado para descobrir o item da regra a ser aplicado a célula da Métrica.
- Pode ser igual a Métrica.
- Regra: Contém a lista de regras disponíveis.
- Ocultar Métrica: Se a regra selecionada possui imagem e esta opção estiver marcada, apenas a imagem será mostrada, escondendo o texto da célula.

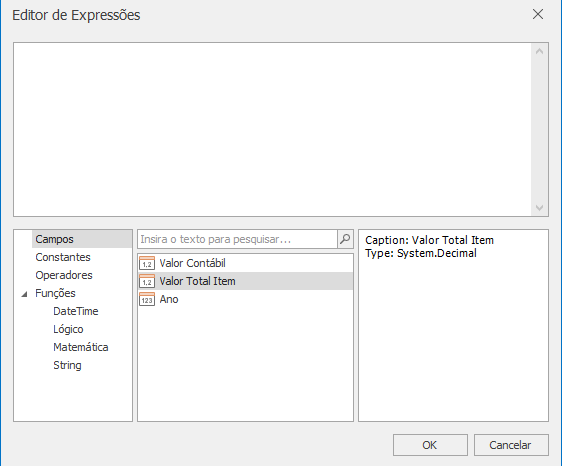

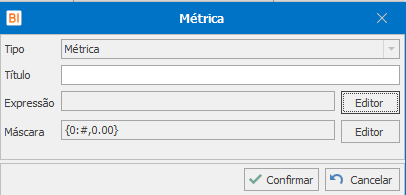

Expressões
[editar]Cria uma nova métrica.
O valor de uma métrica de expressão é calculado durante a apresentação da célula pelo PivotGrid.
Cadastro
- Título: Conteúdo que será apresentado como título da coluna no PivotGrid.
- Expressão: Expressão que será utilizada pelo PivotGrid para calcular o valor das células.
- Máscara: Conteúdo utilizado para formatar o valor das células.
Clique aqui para conhecer a Máscara.

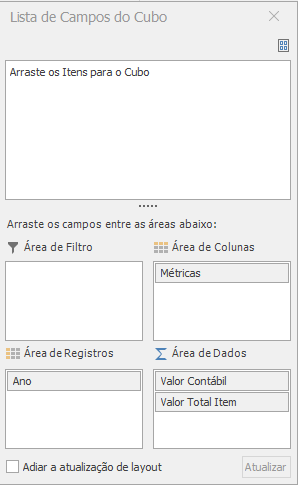

Lista Campos
[editar]Tela com todas as colunas do PivotGrid, distribuídas nas áreas disponíveis do PivotGrid.
Assim como o PivotGrid, esta tela permite que as colunas sejam trocadas de área.
Existem algumas restrições herdadas do PivotGrid quanto as áreas disponíveis para colunas baseadas em métricas e dimensões.
Colunas baseadas em dimensões podem ser colocadas em todas as áreas com exceção da área de dados.
Colunas baseadas em métricas e expressões só podem ser colocadas nas áreas de dados e de filtro.

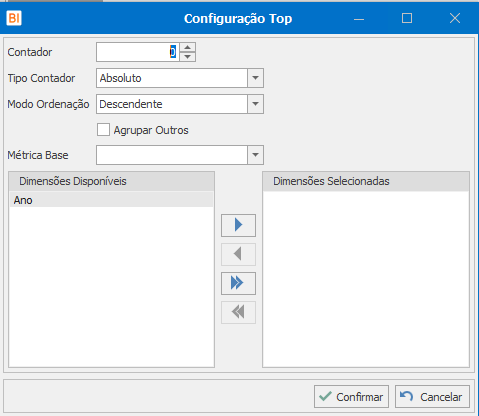

Top
[editar]Permite a configuração e aplicação da função Top nos registros do Pivot Grid, possibilitando a apresentação de um número limitado de registros.
- Contador: Define o número de registros que serão apresentados.
- Tipo Contador: Define como o número informado no campo Contador será tratado.
- Absoluto: O número informado é o número de registros que será apresentado.
- Percentual: O número informado é o percentual de registros que será apresentado. Ex.: 500 registros; contador 10 (percentual); 50 registros são apresentados.
- Modo Ordenação: Define se a ordenação dos registros será ascendente ou descendente.
- Agrupar Outros: Define se os demais registros serão agrupados em uma categoria Outros, ou se apenas não serão apresentados.
- Métrica Base: Define a métrica que será utilizada para a ordenação.
- Dimensões: Dimensões que serão utilizadas para a ordenação.
Pivot Grid Web
[editar]No BI web, a partir da versão 26.07 foi disponibilizada uma nova versão do pivot grid.
Nesta versão, o layout possui uma apresentação melhor dos dados, reduzindo espaços e facilitando a navegação.
Dimensoes de Linha:
Ao passar o mouse sobre a primeira dimensão de linha é possível observar as demais que estão relacionadas.
Conforme a expansão das dimensões ocorre, o nome delas passa a sera apresentado.
É possível alterar a ordem da disposição das mesmas
Ao acessar este ícone
, é aberta a tela para configuração de campos.
Nesta tela, é possível acessar as dimensões de linhas, dimensões de filtros, Métricas e colunas que estão disponíveis no pivot.
Caso alguma dimensão ou métrica não esteja disponível é possível adicionar conforme abaixo
IMPORTANTE: essa inclusão não ficará salva no modelo, pois o dashboard está em modo visualização.
Para inclusão definitiva no modelo é necessário habilitar a edição do dashboard e salvar com as novas dimensões e metricas
Filtros:
Os filtros podem ser realizados pela tela de configuração de campos ou também, para as dimensões de linhas, pode ser realizado diretamente na tela principal.
Um ícone “laranja” sinaliza que existe uma dimensão sendo filtrada, e esta também estará com o ícone de filtro destacado para identificação.
Clicando na coluna de uma métrica é possível adicionar métricas especiais por linha ou coluna como %participação, ranking, entre outras e também é possível realizar a ordenação dos dados.
Todos os novos dashboards criados utilizam o modelo V2. Ainda está disponível a V1 do pivot, para isso é necessário alterar pelo desktop na guia propriedade do item, a versão utilizada: (na web não é possível realizar essa troca)
Assim, a versão web passará a apresentar o layout da V1:
Drill Through
[editar]Na versão 23.8 do BI foi implementada uma nova função para o PivotGrid chamada Drill Trough onde podemos fazer abril um detalhamento na célula selecionada.
Para habilitarmos o Drill Through precisamos:
1. Abrir ou criar um dashboard;
2. Selecionar ou criar um PivotGrid em tela;
3. Ir até a guia PivotGrid;
4. Abrir o combo box “Drill Trough” e habilitá-lo.

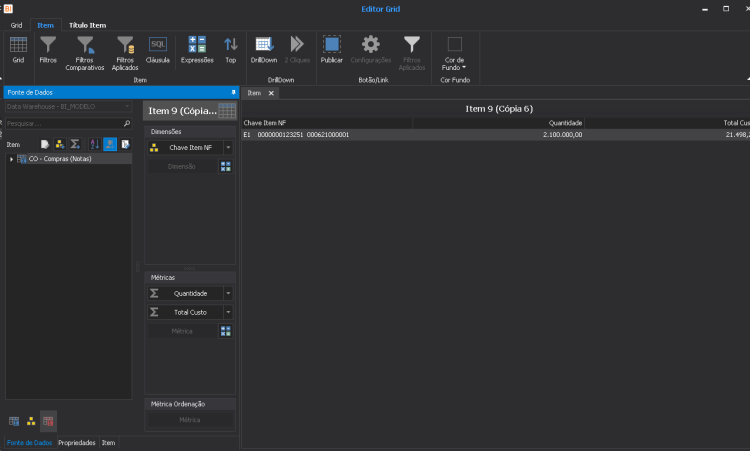

Apos habilitá-lo abrira o editor do grid do Drill Through que será aberto no Drill Through podendo adicionar ou excluir métricas/dimensões, estilizar e até mesmo colocar algum filtro. Ele é um editor geral e não para apenas a linha selecionada. Pode retornar a qualquer momento para este editor no botão “configurar” ao lado de habilitar.

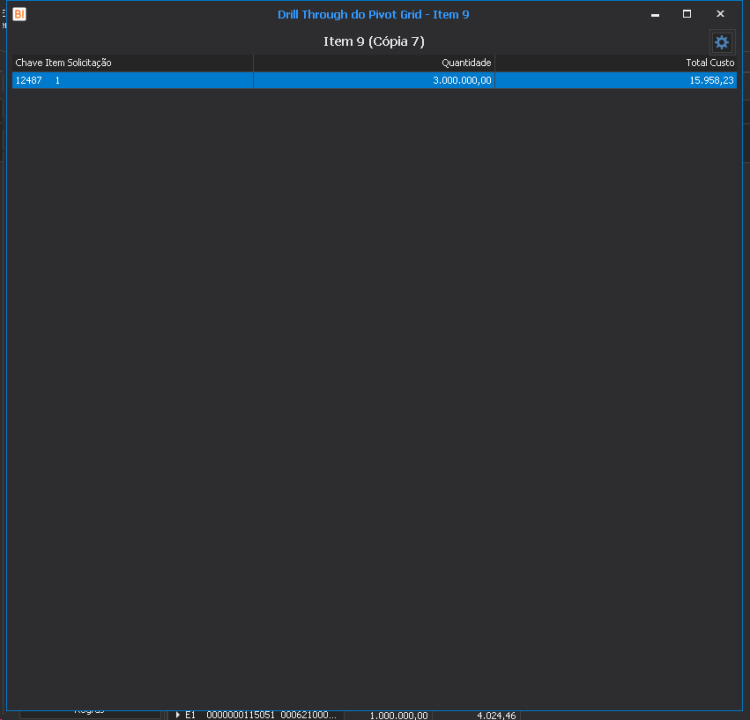

Após ter configurado o grid da forma como deseja basta dar dois cliques em cima da célula que deseja detalhar
Saiba mais sobre o Drill Through
